一、实验室家具技术要求

（一）制造标准1、家具及配套水电安装施工应符合以下标准的要求：

（1）《美国科学设备暨实验室家具国际协会》SEFA 8 M（Laboratory Grade Casework实验室等级钢制柜体要求）；

（2）《美国科学设备暨实验室家具国际协会》SEFA 2（Installation安装要求）；

（3）《美国材料与试验协会》ASTM-E-84（Standard Test Method for Surface Burning Characteristics of BuildingMaterials建筑材料表面耐燃特性测试标准）；

（4）《美国防火协会》NFPA-45（FireProtection for Laboratories Using Chemicals实验室化学品防火要求）；（5）《金属家具通用技术条件》（GB/T 3325-2008）；

（二）总体性能及技术要求实验室家具结构和性能特征要满足SEFA8 M的要求，这一系列产品需满足以下要求。1、实验室家具应能承受以下最大荷重而不变形及影响使用：

（1）底柜承重：907公斤（2000磅）；

（2）门板承重：90公斤（200磅）；

（3）抽屉承重：68公斤（150磅）；

（4）工作桌承重（4脚）：272公斤（600磅）；

（5）基本柜体和高柜内层板承重：90公斤（200磅）。

2、钢材表面处理（所有钢制柜体、框架及支架依本规定办理）：

（1）预处理：按照标准工序进行脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程；

（2）应采用机器手自动喷枪环氧树酯粉末（参考品牌：杜邦DuPont或同档次品牌）静电喷涂，经高温固化成光滑表面。表面喷涂达汽车工业级(前期客户提交过样品的,以样品为标准,和样品工艺一致,方可安装,未提交样品得经甲方确认达到标准后方可安装),金属表面抗一定的化学物质，颜色可根据标准色样由采购单位统一选择；不允许出现露底、起泡、橘皮现象。

（3）表面处理性能要求应符合SEFA 8 M标准。

（三）主要设备材料及结构的技术要求：



4、底柜性能测试

4.1 测试柜体

测试柜体型式应为含抽屉及门之组合型式底柜，如4.1附图，尺寸应至少为宽1219.2mm，高838.2mm，以及深533.4mm。柜体正面为平面式结构设计，即抽头和门片关闭时其外平面与柜体正面外缘齐平；抽屉应在底柜上方处为双抽屉设计，抽屉位于底柜最高处。测试底柜抽屉下方应为双门设计，并能够于门打开时无碍地进入底柜内部（无中间支撑柱）。测试用底柜应具备一可调式层板，背部亦应具备活动式背板（用于作为公用系统管路安装维修用）。

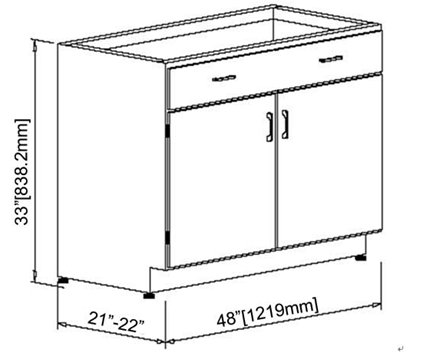

4.1附图： 测试柜体

外型测试柜应为落地式，方型，并于四个角落以调整脚调好水平。柜子台面板使用25.4mm厚环氧树酯板，但是不须使用扣件、胶或其它方式将台面固定。台面应突出底柜四周25.4mm，台面板的重量计入承重测试重量。于实施测试之前，必须先以目视检查柜子各部以确认是否完好。将门及抽屉操作一下，门应能自由开闭，门闩应在正确位置。检查尺寸大小是否符合规定并检查门及抽屉是否能与柜体密合，开关抽屉及门以检查是否能运作顺畅，功能是否正常。如果发现有任何不正常的情况时，应立即停止测试工作。

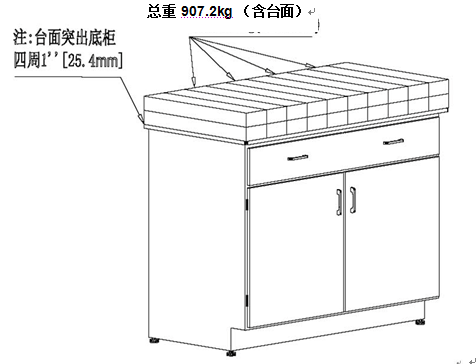

4.2附图： 柜体承重测试

4.2柜体承重测试

4.2.1测试目的：柜体承重测试将会对于柜体结构的完整性及承重性作验证，本测试将会证明柜体对于其承受负荷能力，而不是去测试柜体在承重负载的状况下之功能特质。

4.2.2测试程序：确认柜体为水平，使用每个重45.36Kg（100磅）的固体重物（如铁条等）做为测试工具。将总重907.2Kg（2000磅）之重物均匀置于台面上，排列方式如4.2附图，10分钟后将负载移除。台面板的重量计入承重测试重量。

4.2.3合格等级：柜体经十分钟的测试时间需能保持稳定支撑，不得因负重而产生任何永久性故障。在负重移除后，检查调整脚，如有任何的变形情况产生，都将会影响水平调整系统之正常功能。

4.3柜体集中承重测试

4.3.1测试目的：本测试之目的为对于当柜体的承重集中在柜体上方中央时其功能特质的验证。4.3.2测试程序：确认柜体为水平，使用每个重45.36Kg（100磅）的固体重物（如铁条等）做为测试工具。将总重90.72Kg（200磅）之重物置放于柜体的中心线（见4.3附图），然后操作门及抽屉。
总重90.72kg

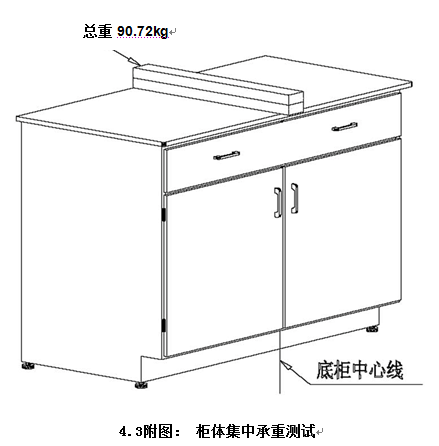

4.3附图： 柜体集中承重测试4.3.3合格等级：在有负载测试的情况下，门及抽屉应能正常的操作，而前横梁、柜体接缝处、门或抽屉都不得有永久性变形的迹象。5、门片性能测试5.1门片及铰链测试5.1.1测试目的：本测试目的在测试门片及其五金（铰链活页、螺丝等）于加上45.36Kg（100磅）负载后之强度。5.1.2测试步骤：
两个各45.36kg的重物

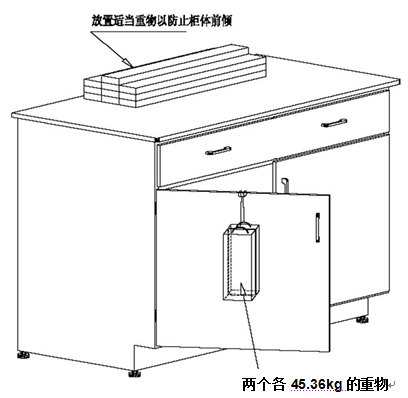

5.1a附图： 门片承重测试结构

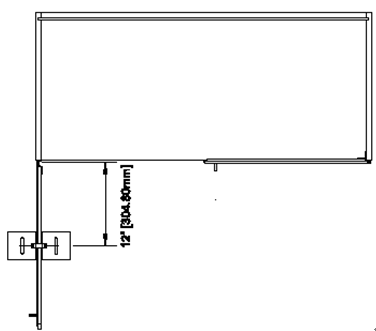

5.1b附图： 门片承重测试结构 测试前先取出底柜内的活动层板，底柜及台面的设置同4.1节所述。在台面上放置适当的重量以防止底柜于测试时倾倒。将门开至90度后，以两个各重45.36Kg（100磅）的重物（砂袋或其它固体重物）用绳索悬吊于门片上两侧，悬吊位置应距铰链中心线304.8mm（12"）处（详见5.1a及5.1b附图）。然后以8～10秒的速度慢慢地将门片由全关至全开的全行程操作一次，门的开度应至少开至160度，然后取下重物将门关闭，再以同样程序对另一片门进行测试。5.1.3合格等级：当将负载加在距铰链中心线304.8mm处时，门片应能承受90.72Kg（200磅）的重量，而在承重测试时，门的整个开关行程应能顺畅无阻碍，当移除负载后除应检查是否有永久性变形外，亦应检查整个门的开关行程是否因为承受重量而受损。6、抽屉性能测试6.1抽屉静态测试6.1.1测试目的：本测试的目的在测试当抽屉加上负载后抽屉滑轨及抽头与抽屉本体结合的强度。6.1.2测试程序：测试底柜及台面的设置同4.1节所述。在台面上放置适当的重量以防止底柜于测试倾斜。将抽屉打开至330.2mm再将一重68.04Kg（150磅）的沙包或重物悬吊至抽屉的中心点处经五分钟测试后（详见6.1附图），将重物移开后，将抽屉做全开及全关的动作。
68.04kg


6.1附图： 抽屉静态承重测试6.1.3合格等级：在测试后，柜体结构不应有永久性故障或影响抽屉开关的变形，并且抽屉在整个正常开关操作过程中不可有任何的阻碍。6.2抽屉及门把手性能测试6.2.1测试目的：本测试将测试把手及其五金的强度。6.2.2测试程序：把手应先按生产厂商的标准安装方式及五金件连接装妥，将门关上用一横木顶住，并将抽屉关上（详见6.2a附图），再将一重22.68Kg（50磅）的重物悬吊于门把手上，并对抽屉把手重复同样的动作（详见6.2b附图），每一个把手测试15秒后将重物移开。6.2.3合格等级：把手应能承受所施加的负载而不可有任何的断裂现象，在完成整个测试程序并将负载移除后，不可有任何永久性变形产生。不同型式的把手需要不同的测试设置，但都必须能符合本测试之重量负载。
22.68kg

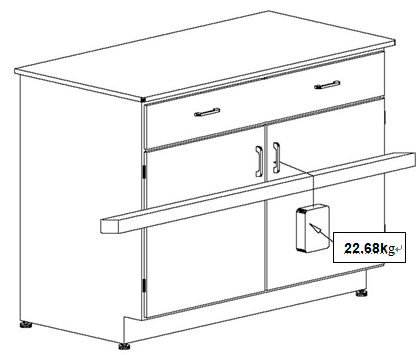

6.2a附图： 门及抽屉把手水平承重测试
22.68kg

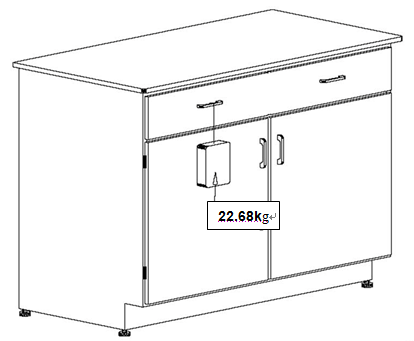

6.2b附图： 抽屉及门把手垂直承重测试

7、层板性能测试所有类型的层板均应依照下列程序测试，本测试也适用于试剂柜等高柜内部的层板。层板的材质应为冷轧钢板，通常外观厚度为为19.05mm或25.4mm。

7.1层板负载测试

7.1.1测试目的：本测试的目的在测试层板及其安装五金于正常的实验室负载下的承重能力。

7.1.2测试步骤：层板依其设计方式安装，量测层板底部至层板垂直中心的距离并纪录后，使用每个重7.5Kg的重物（砂袋或其它固体重物）做为测试工具。将层板以平均约每平方呎最多18.14Kg（40磅）方式加负载直到总负载至高达到90.72Kg（200磅） （即于层板平均划分成六格后于每格中心置放重物）。以原先同样的方式及位置测量层板的弯曲程度，并计算两个测量值的差，记录测量值及差并将负载移除。7.1.3合格等级：经五分钟测试时间需能保持稳定支撑不墬落毁损，且其下垂幅度不得大于6.35mm，而当去除重物后，除应检查是否有永久性的伤害外，还应检查是否导致柜体结构变形或影响门或抽屉的开关。
总重90.72kg

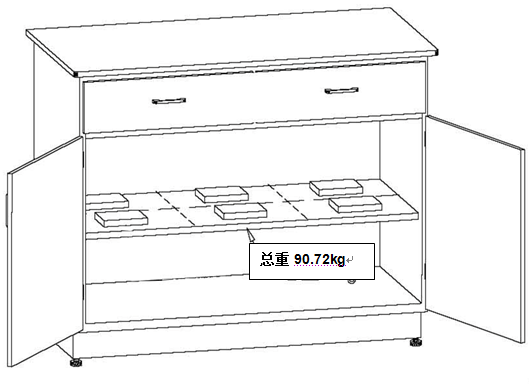

7.1附图： 层板负载测试
